introduzzjoni

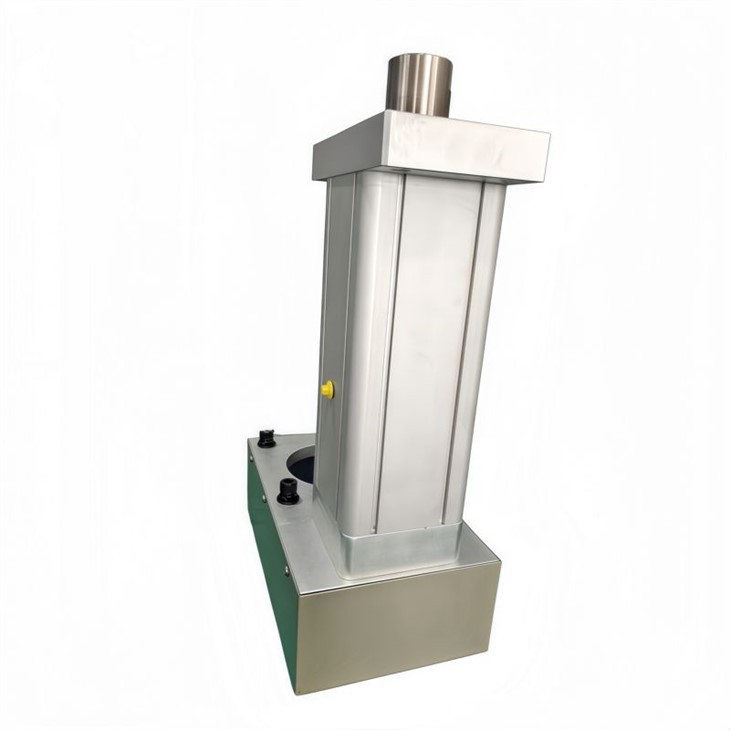

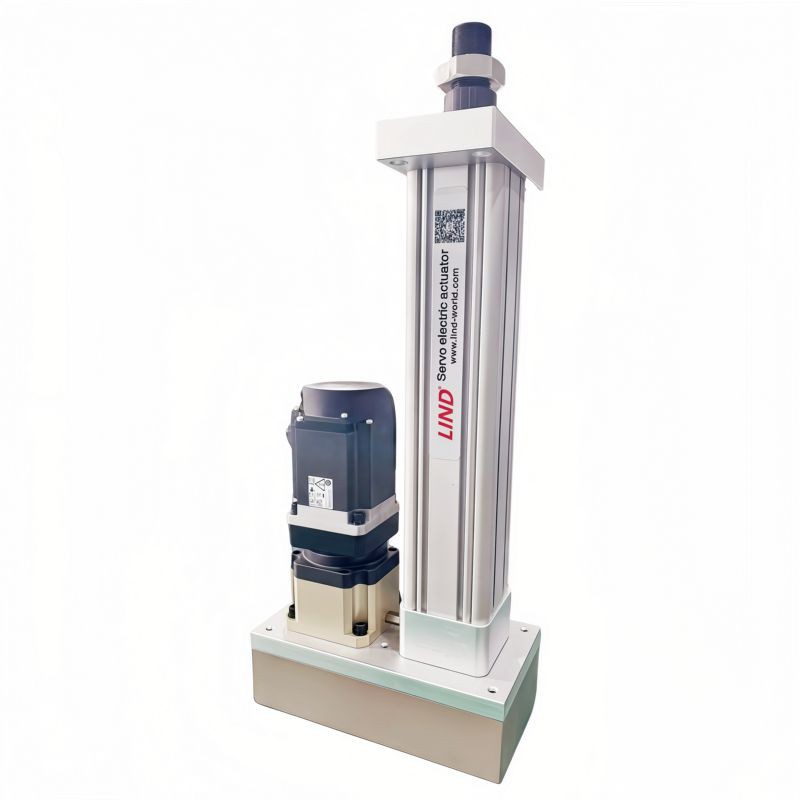

Il-Tidwir Linear Actuator Ċilindruhuwa ċilindru ta' l-elettriku ta' l-aluminju li jikkonverti moviment rotatorju mmexxi mill-mutur-f'moviment lineari preċiż. Hija ddisinjata għal sistemi ta 'awtomazzjoni kompatti li jeħtieġu preċiżjoni għolja ta' pożizzjonament u rispons veloċi f'applikazzjonijiet industrijali ta' tagħbija ħafifa-.
Għaliex Ball Screw Minflok Lead Screw?
Is-sistema ta 'trażmissjoni taffettwa direttament l-eżattezza, l-effiċjenza u l-ħajja tas-servizz ta' ċilindru elettriku.
Il-LOE100 juża sistema bil-kamin tal-ballun ta 'preċiżjoni biex tikseb prestazzjoni aħjar għal applikazzjonijiet li jeħtieġu moviment preċiż u ripetibbli.
• Preċiżjoni Ogħla tal-Pożizzjonament
Il-viti tal-ballun jużaw kuntatt rolling bejn il-kamin u l-ġewż, li jnaqqas il-frizzjoni meta mqabbel mal-viti taċ-ċomb tradizzjonali.
Dan jgħin biex itejjeb l-eżattezza tal-moviment u jżomm prestazzjoni ta 'pożizzjonament konsistenti waqt operazzjonijiet ripetuti.
• Effiċjenza Ogħla Waqt l-Operazzjoni
Il-karatteristiċi ta 'frizzjoni mnaqqsa tal-viti tal-ballun itejbu l-effiċjenza tat-trażmissjoni u jimminimizzaw it-telf tal-enerġija.
Dan jagħmel il-LOE100 adattat għal applikazzjonijiet li jeħtieġu ċikli ta 'moviment frekwenti.
• Ħajja ta' Servizz Itwal
Frizzjoni aktar baxxa tnaqqas l-użu mekkaniku u l-ġenerazzjoni tas-sħana, u tgħin biex ittejjeb id-durabilità u żżomm prestazzjoni stabbli fuq tħaddim fit-tul-.
Għaliex Direct Drive?
Il-LOE100 jadotta struttura diretta-drive biex ittejjeb l-effiċjenza tal-moviment u tissimplifika s-sistema tal-attwatur.
• Komponenti Mekkaniċi Mnaqqsa
Il-konnessjoni diretta bejn il-mutur u l-mekkaniżmu tas-sewqan tnaqqas il-ħtieġa għal komponenti ta 'trażmissjoni addizzjonali.
Dan jgħin biex jimminimizza t-telf mekkaniku u jtejjeb l-affidabbiltà tas-sistema.
• Rispons Aktar Mgħaġġel u Kontroll Preċiż
L-istruttura simplifikata tas-sewqan tippermetti rispons rapidu waqt l-aċċelerazzjoni, il-pożizzjonament u ċ-ċikli ta 'moviment ripetut.
Dan jagħmel il-LOE100 adattat għal tagħmir ta 'awtomazzjoni li jeħtieġ moviment mgħaġġel u preċiż.
• Rekwiżiti ta' Manutenzjoni Inferjuri
B'inqas partijiet ta' trażmissjoni mekkanika, id-disinn dirett-drive inaqqas il-punti potenzjali ta' xedd u jgħin biex jestendi l-intervalli tas-servizz.

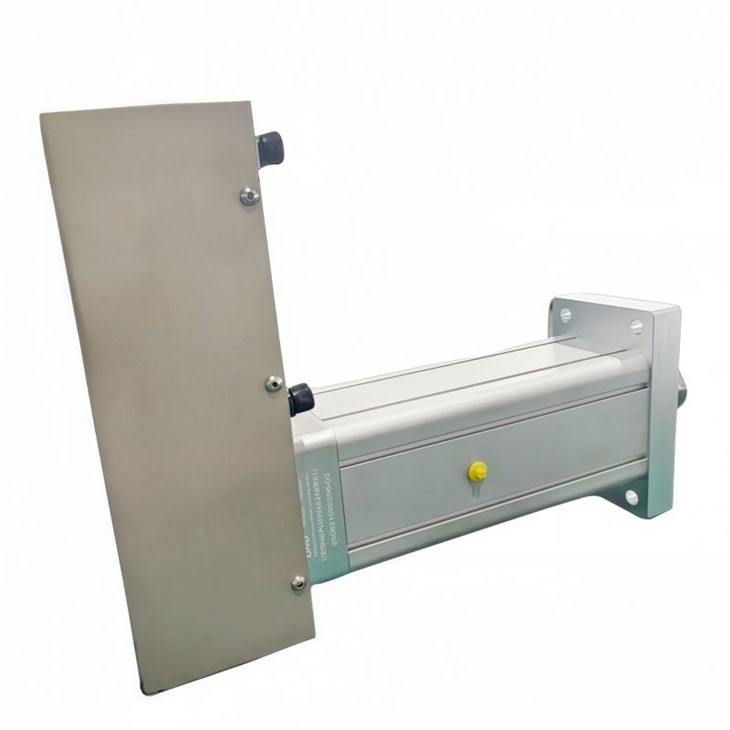

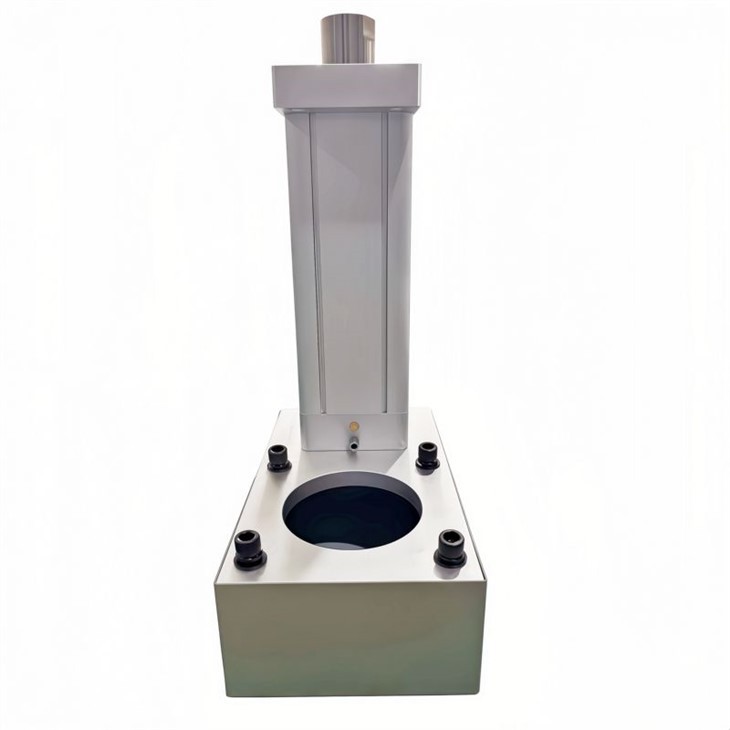

Għaliex Itwi-lura Disinn?
Id-disinn tat-tinja-dahar jipprovdi soluzzjoni ta 'installazzjoni kompatta għal tagħmir ta' awtomazzjoni bi spazju limitat.
• Integrazzjoni ta 'Tagħmir Kompatt
L-arranġament ottimizzat tal-mutur inaqqas il-footprint ġenerali tal-installazzjoni.
Dan jippermetti lill-inġiniera jintegraw l-attwatur fi strutturi iżgħar tal-magni.
• Għażliet ta 'Layout Flessibbli
L-istruttura tat-tinja-dahar tipprovdi aktar flessibilità meta tirranġa komponenti ġewwa sistemi ta 'awtomazzjoni kompatti.
• Żomm Prestazzjoni fi Spazju Limitat
Għalkemm id-disinn tal-attwatur huwa ottimizzat għall-effiċjenza fl-ispazju, iżomm preċiżjoni tal-pożizzjonament affidabbli u tħaddim stabbli.
Speċifikazzjonijiet Tekniċi
| Parametru | Speċifikazzjoni |
|---|---|
| Mudell | LOE100 |
| Tip | Ħfief-Dazju, Xaft Parallel, Djar tal-Aluminju |
| Max. Spinta / Tensjoni | 2T |
| Puplesija effettiva | 50mm ~ 1600mm |
| Ball Screw | φ32mm, C7/C5 Grad |
| Ċomb | Standard 5mm jew 10mm |
| Ripetibbiltà | ± 0.01 ~ ± 0.02mm |
| Kompatibilità bil-Mutur | Servo / Mutur Stepper |
| Grad ta' Protezzjoni | IP65 (Personalizzabbli) |
| Materjal | Korp tal-Liga tal-Aluminju (Anodizzat iebes) |
| Ħajja tas-Servizz | >10,000 km |
|
Qawwa tal-Mutur(W) |
1000W (3000rpm) |
1000W (2000rpm) |
1500W (3000rpm) |
1500W (2000rpm) |
||||
|
Torque nominali N. m |
3.18 |
4.77 |
4.77 |
7.16 |
||||
|
Modalità tas-sewqan |
Kamin tal-ballun C7 konverżjoni / kamin tal-ballun C5 tħin (default C7) |
|||||||
|
Irrepeti l-eżattezza tal-pożizzjonament (mm) |
±0.02/±0.01 |
|||||||
|
Ċomb tal-kamin (mm) |
5 |
10 |
5 |
10 |
5 |
10 |
5 |
10 |
|
Veloċità massima (mm/sek) |
250 (1: 1) 83 (3: 1) 63 (4: 1) 50 (5: 1) |
500 (1: 1) 167 (3: 1) 125 (4: 1) 100 (5: 1) 83 (6: 1) 71 (7: 1) 63 (8: 1) 56 (9: 1) |
167 (1: 1) 56 (3: 1) |
333 (1: 1) 83 (4: 1) 67 (5: 1) 56 (6: 1) |
250 (1: 1) 83 (3: 1) |
500 (1: 1) 167 (3: 1) 125 (4: 1) 100 (5: 1) 83 (6: 1) |
167 (1: 1) |
333 (1: 1) 111 (3: 1) 83 (4: 1) |
|
Spinta nominali (N) |
3395 (1: 1) 10185 (3: 1) 13580 (4: 1) 16975 (5: 1) |
1697 (1: 1) 5091 (3: 1) 6788 (4: 1) 8485 (5: 1) 10182 (6: 1) 11879 (7: 1) 13576 (8: 1) 15273 (9: 1) |
5092 (1: 1) 15276 (3: 1) |
2546 (1: 1) 7638 (3: 1) 10184 (4: 1) 12730 (5: 1) 15276 (6: 1) |
5092 (1: 1) 15276 (6: 1) |
2546 (1: 1) 7638 (3: 1) 10184 (4: 1) 12730 (5: 1) 15276 (6: 1) |
7644 (1: 1) |
3822 (1: 1) 11466 (3: 1) 15288 (4: 1) |
|
Puplesija effettiva (mm) |
10-1600 |
|||||||
|
Sensor |
Swiċċ manjetiku elettroniku * 3 |
|||||||
|
Qawwa tal-Mutur(W) |
2000W (3000rpm) |
2000W (2000rpm) |
3000W (3000rpm) |
3000W (2000rpm) |
||||
|
Torque nominali N. m |
6.37 |
9.55 |
9.55 |
14.32 |
||||
|
Modalità tas-sewqan |
Kamin tal-ballun C7 konverżjoni / kamin tal-ballun C5 tħin (default C7) |
|||||||
|
Irrepeti l-eżattezza tal-pożizzjonament (mm) |
±0.02/±0.01 |
|||||||
|
Ċomb tal-kamin (mm) |
5 |
10 |
5 |
10 |
5 |
10 |
5 |
10 |
|
Veloċità massima (mm/sek) |
250 (1: 1) |
500 (1: 1) 167 (3: 1) 125 (4: 1) |
167 (1: 1) |
333 (1: 1) |
250 (1: 1) |
500 (1: 1) |
250 (1: 1) |
500(1: 1) |
|
Spinta nominali (N) |
6800 (1: 1) |
3400 (1: 1) 10200 (3: 1) 13600 (4: 1) |
10196 (1: 1) |
5098 (1: 1) |
10196 (1: 1) |
5098 (1: 1) |
15288 (1: 1) |
7644 (1: 1) |
|
Puplesija effettiva (mm) |
10-1600 |
|||||||
|
Sensor |
Swiċċ manjetiku elettroniku * 3 |
|||||||
karatteristiċi
Struttura ħafifa iżda riġida
Il-housing tal-aluminju estruż inaqqas il-piż tas-sistema filwaqt li jżomm ebusija strutturali għolja għall-istabbiltà taħt operazzjoni ta'-veloċità għolja.
Pożizzjonament ta' Preċiżjoni
Mgħammar b'kamin tal-ballun φ32 mm C7/C5, li jwassal ripetibbiltà ta '±0.01–0.02 mm għal kontroll tal-moviment konsistenti u preċiż.
Riżultat ta 'Spinta qawwija
Jipprovdi sa 2 tunnellati ta 'spinta, adattati għal ħidmiet esiġenti ta' imbuttar, rfigħ u pożizzjonament.
Flessibilità Wide Stroke
Jappoġġja tulijiet ta' stroke minn 50 mm sa 1600 mm, li jadatta kemm għal tagħmir kompatt kif ukoll għal applikazzjonijiet ta' vjaġġi twal-.
Spazju-Disinn Iffrankat
L-istruttura tal-immuntar tal-muturi paralleli timminimizza l-ispazju tal-installazzjoni, ideali għal sistemi ta 'awtomazzjoni kompatti.
Integrazzjoni faċli
Interfaces standardizzati (flanġ, muntatura tas-saqajn, clevis) jippermettu installazzjoni mgħaġġla f'tagħmir ġdid jew eżistenti.
Protezzjoni Affidabbli
Jipprovdi protezzjoni IP65 kontra t-trab u l-ilma, adattat għal ambjenti industrijali.
LIND Metodu ta 'installazzjoni standard u dijagramma tad-daqs
CB: Widnejn tal-pin doppju ta 'wara
CA: Widna waħda ta 'wara tal-bejgħ
FB: Plater tal-qiegħ ta 'wara

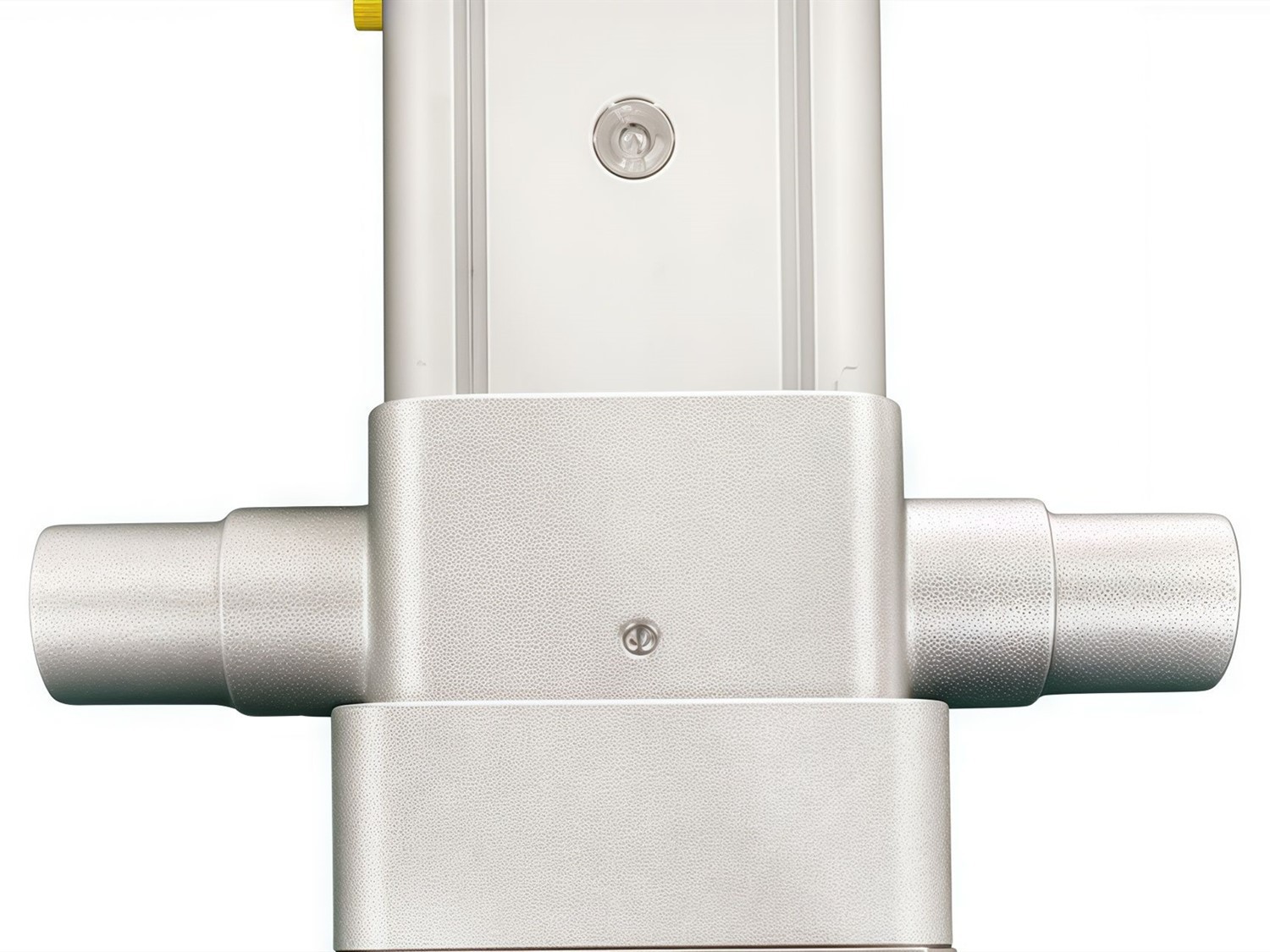

TC: Sedil tal-fus tal-widna ta 'wara
LA: Sedil tal-bearing orizzontali
FG: Flanġ ta 'quddiem bil-postt ta' gwida

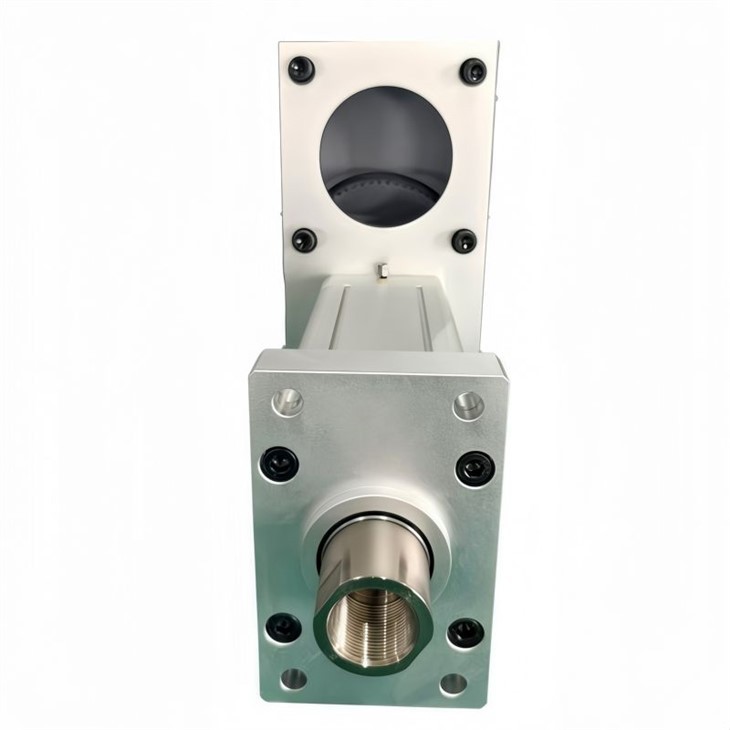

FA: Flanġ ta 'quddiem
FTC: Sedil tal-fus tal-widna ta 'quddiem

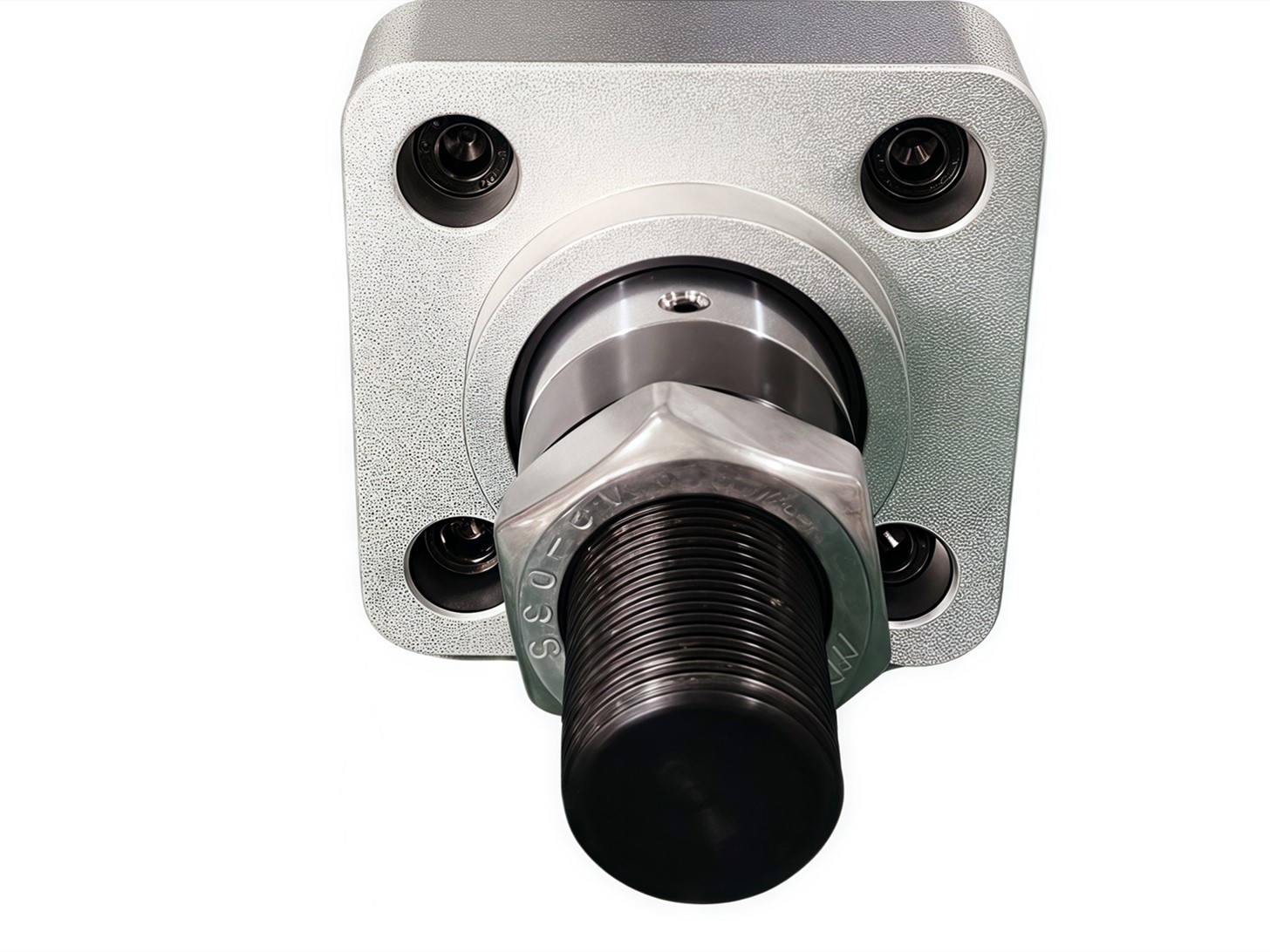

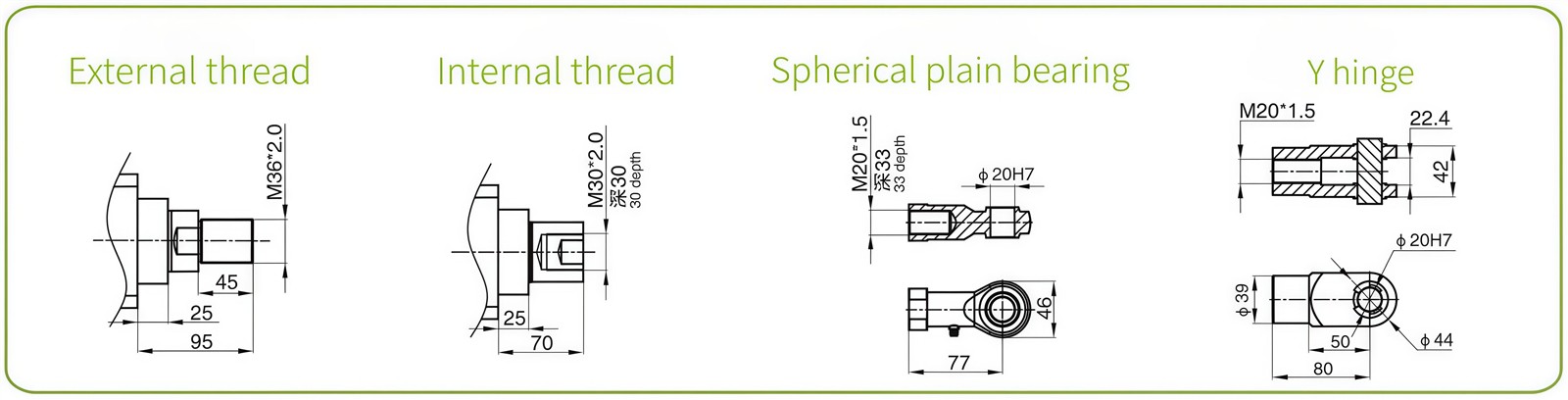

J: Frontjoint li jkollhom
Y: Ċappetta forma ta' Y-
SP: sensor tal-pressjoni
applikazzjonijiet
- Elettronika 3C: Immaniġġjar tal-PCB, assemblaġġ ta 'preċiżjoni ta' parti żgħira-, tqassim, u ttestjar.
- Awtomazzjoni u Ippakkjar: -Tagħbija ħafifa ta' preċiżjoni, ippressar, għażla, trasferiment, u kontroll tal-bieb.
- Tagħmir Mediku u tal-Laboratorju: Analiżi awtomatizzata u pożizzjonament ta 'preċiżjoni għal sistemi ta' ttestjar.
għaliex tagħżel lilna
- Prezz-Effective tal-ispiża:Jagħti preċiżjoni u effiċjenza għolja bi spiża kompetittiva, u jottimizzaw l-ispiża totali tas-sjieda.
- Personalizzazzjoni flessibbli:Jappoġġja puplesija, thrust, u konfigurazzjonijiet tal-mutur personalizzati għal ħtiġijiet speċifiċi ta 'applikazzjoni.
- Appoġġ Tekniku:Jipprovdi appoġġ professjonali għall-installazzjoni, kummissjonar, u servizz ta' wara-bejgħ.
- Affidabilità Ppruvata:Inġinerija b'komponenti ta'-kwalità għolja biex jiżguraw tħaddim stabbli u fit-tul-.
FAQ
Q1: Jista 'jissostitwixxi ċilindri pnewmatiċi jew idrawliċi?
A: Iva. Iċ-ċilindri elettriċi jipprovdu tħaddim aktar nadif, kontroll programmabbli, u preċiżjoni ogħla, u jagħmluhom alternattiva b'saħħitha għal sistemi pnewmatiċi jew idrawliċi fl-aġġornamenti tal-awtomazzjoni.
Q2: Liema tipi ta 'muturi huma kompatibbli?
Iċ-ċilindru huwa kompatibbli ma '130 qafas servo u muturi stepper minn ditti ewlenin (Delta, Mitsubishi, Panasonic, Siemens, eċċ.), li jippermetti integrazzjoni bla xkiel fis-sistemi ta' awtomazzjoni eżistenti.
Q3: Tappoġġja l-adattament għall-proġetti OEM?
A: Iva. It-tul tal-puplesija, l-istruttura tal-immuntar, il-konfigurazzjoni tal-mutur u l-interfaces tal-kontroll jistgħu jiġu personalizzati biex jissodisfaw ir-rekwiżiti speċifiċi tal-integrazzjoni tat-tagħmir.
