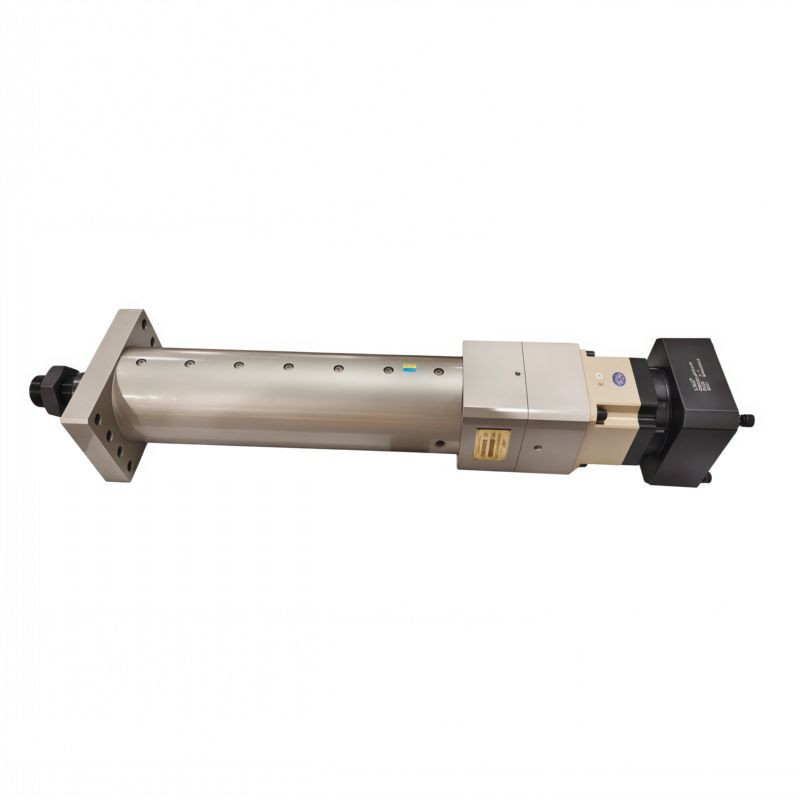

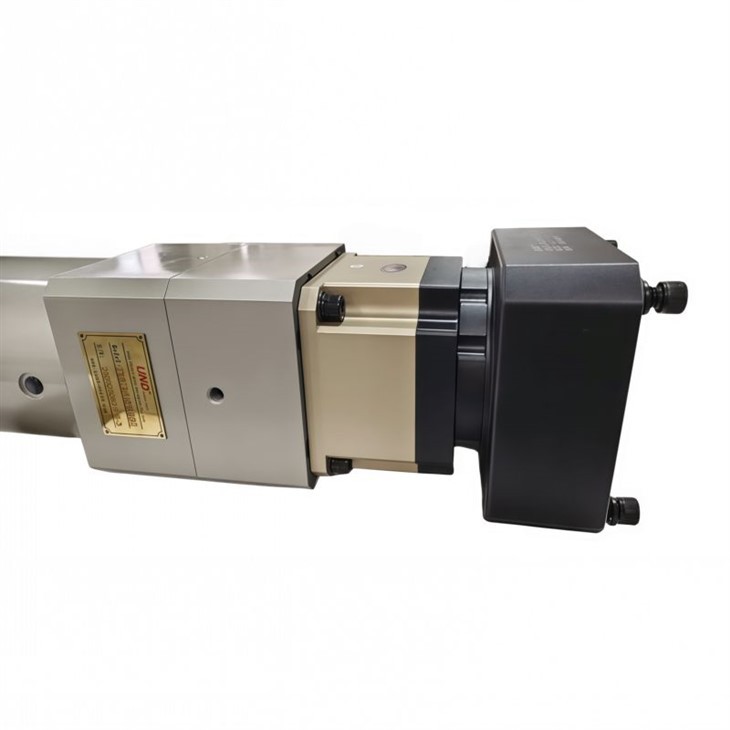

LDE130 Direct-konnettja ċilindru elettriku b'veloċità għolja, tħaddim bla xkiel mingħajr jerkiness, kurva tal-veloċità sabiħa, aċċelerazzjoni u deċelerazzjoni bla xkiel, xokk-bidu u waqfien ħieles, u kontroll preċiż tal-moviment, li jipprovdi esperjenza ta 'moviment premium u protezzjoni tat-tagħbija.
Iċ-ċilindru elettriku ta 'veloċità għolja LDE130 Direct-connect huwa ċilindru tal-ħadid heavy-duty bi thrust ratata sa 12T.
|
Qawwa tal-Mutur(W) |
2KW(2000rpm) |
3KW(2000rpm) |
4KW(2000rpm) |
|
Torque nominali N. m |
9.55 |
14.32 |
19.1 |
|
Modalità tas-sewqan |
Kamin tal-ballun C7 konverżjoni / kamin tal-ballun C5 tħin (default C7) |
||
|
Irrepeti l-eżattezza tal-pożizzjonament (mm) |
±0.02/±0.01 |
||
|
Invita Ċomb (mm) |
10 |
10 |
10 |
|
Veloċità massima (mm/sek) |
33(10:1)22(15:1)28(12:1)17(15:1) |
56(6:1)42(10:1)48(7:1) 22(15:1)42(8:1) |
67(5:1)42(8:1)47(7:1)33(10:1) |
|
Spinta nominali (N) |
50980(10:1) 61176(12:1) 76466(15:1) 101955(20:1) |
45798(6:1) 53431(7:1) 61064(8:1) 76440(10:1) 14660(15:1) |
50978(5:1) 71369(7:1) 81564(8:1) 101996(10:1) |
|
Puplesija effettiva (mm) |
10-2000 |
||
|
Sensor |
Swiċċ manjetiku elettroniku * 3 |
||
|
Qawwa tal-Mutur(W) |
5KW(2000rpm) |
7KW(2000rpm) |
|
Torque nominali N. m |
23.9 |
44.58 |
|
Modalità tas-sewqan |
Kamin tal-ballun C7 konverżjoni / kamin tal-ballun C5 tħin (default C7) |
|
|
Irrepeti l-eżattezza tal-pożizzjonament (mm) |
±0.02/±0.01 |
|
|
Invita Ċomb (mm) |
10 |
10 |
|
Veloċità massima (mm/sek) |
66(5:1)48(7:1) 56(6:1)42(8:1) |
83(3:1) 62(4:1) |
|
Spinta nominali (N) |
63750(5:1)76100(6:1) 89250(7:1)10200(8:1) |
71400(3:1) 95200(4:1) |
|
Puplesija effettiva (mm) |
10-2000 |
|
|
Sensor |
Swiċċ manjetiku elettroniku * 3 |
|

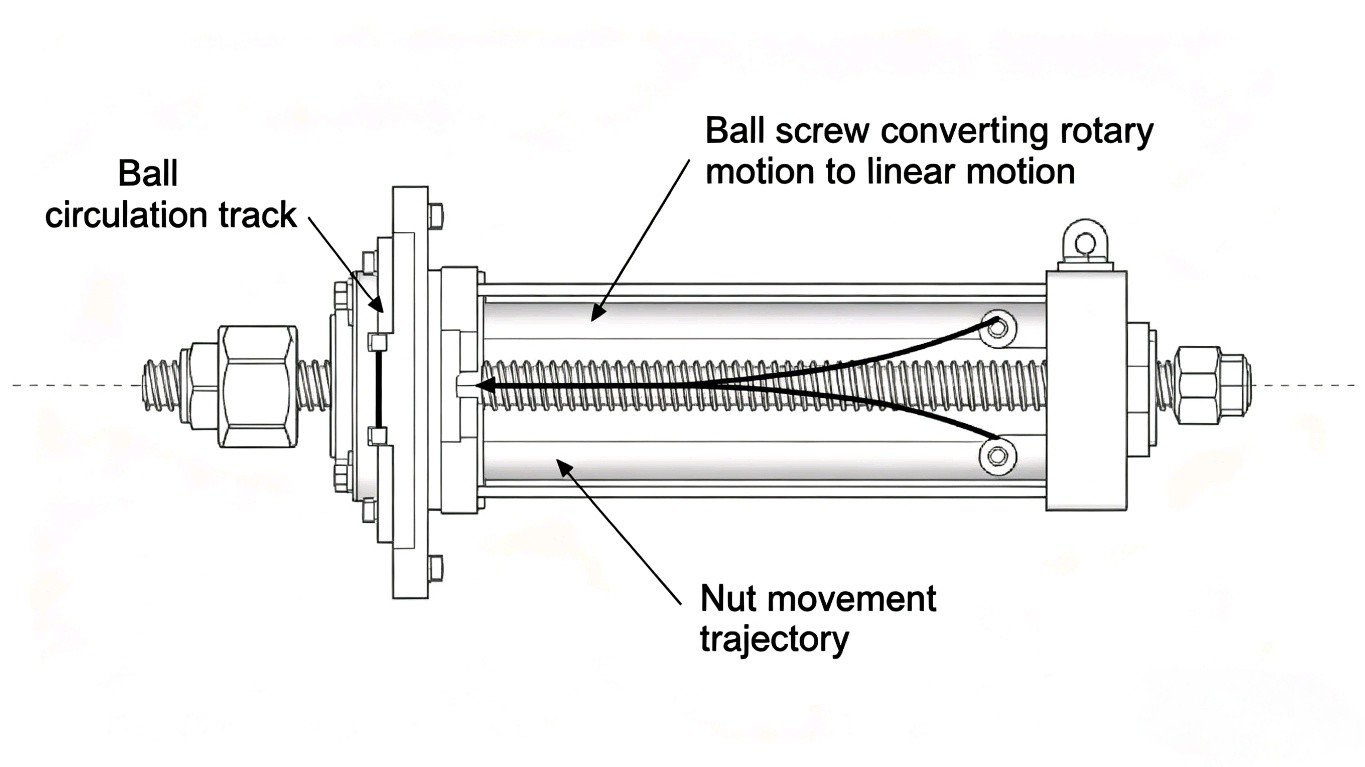

Il-prinċipju ta 'ħidma ta' ċilindru elettriku huwa li tuża l-elettriku bħala sors ta 'enerġija diretta, u diversi tipi ta' muturi (bħal servo muturi AC, servo motors stepper, servo muturi DC) jintużaw biex issuq forom differenti ta 'viti taċ-ċomb (jew ġewż) biex iduru, u l-moviment spirali bejn il-komponenti jinbidel f'moviment lineari tal-ġewż (jew kamin taċ-ċomb), li mbagħad imexxi l-moviment reċiproku jew lineari. Ċilindri elettriċi tradizzjonali ġeneralment jużaw mutur elettriku biex isuqu l-kamin biex iduru, u jikkonvertu l-moviment spirali bejn il-komponenti fil-moviment lineari tal-ġewż. F'dawn l-aħħar snin, iċ-ċilindru elettriku emerġenti ta '"trasformazzjoni inversa tal-ġewż" (bħaċ-ċilindru elettriku integrali tal-kamin tar-romblu planetarju) jadotta l-metodu ta' sewqan oppost, li jmexxi l-ġewż biex idur u jikkonvertih f'moviment lineari tal-kamin permezz tal-moviment spirali bejn il-komponenti.
