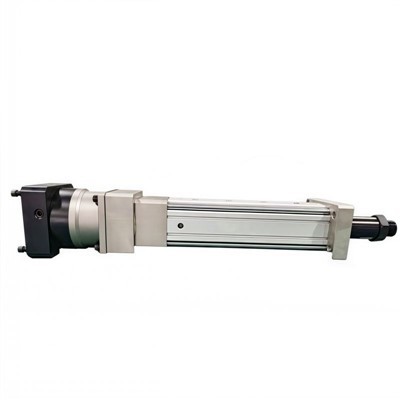

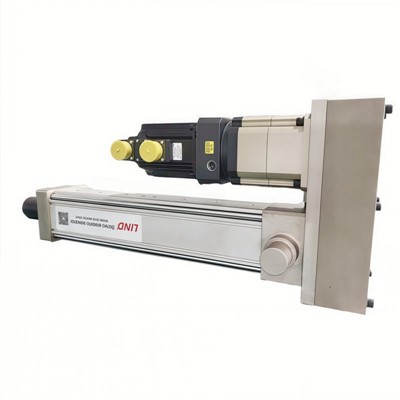

Ċilindru tal-attwatur lineari elettriku li jdur LDE80, disinn personalizzat, prodotti tad-dwana, soluzzjonijiet komprensivi, integrazzjoni teknika, gwida għall-installazzjoni, issolvi l-problemi, u esperjenza estensiva tal-industrija jindirizzaw il-punti ewlenin tal-uġigħ u jtejbu l-kompetittività tal-klijenti.
|
Qawwa tal-Mutur(W) |
1000W(3000rpm) |
1000W(2000rpm) |
1500W(3000rpm) |
2000W(2000rpm) |
|
Torque nominali N. m |
3.18 |
4.77 |
7.16 |
9.55 |
|
Modalità tas-sewqan |
Kamin tal-ballun C7 konverżjoni / kamin tal-ballun C5 tħin (default C7) |
|||
|
Irrepeti l-eżattezza tal-pożizzjonament (mm) |
±0.02/±0.01 |
|||
|
Invita Ċomb (mm) |
10 |
10 |
10 |
10 |
|
Veloċità massima (mm/sek) |
50(10:1)42(12:1) 31(16:1) |
48(7:1)42(8:1) 37(9:1) 33(10:1) |
83(4:1)67(5:1)48(7:1) |
83(4:1)67(5:1) |
|
Spinta nominali (N) |
16970(10:1) 20364(12:1) 27152(16:1) |
17822(7:1)20368(8:1) 22914(9:1)25460(10:1) |
15288(4:1)19110(5:1) 26754(7:1) |
20391(4:1)25490(5:1) |
|
Puplesija effettiva (mm) |
10-1600 |
|||
|
Sensor |
Swiċċ manjetiku elettroniku * 2 |
|||
|
Qawwa tal-Mutur(W) |
3000W(2000rpm) |
3000W(1500rpm) |
4500W(1500rpm) |
5500W(1500rpm) |
||
|
Torque nominali N. m |
14.32 |
19.1 |
28.65 |
35.01 |
||
|
Modalità tas-sewqan |
Kamin tal-ballun C7 konverżjoni / kamin tal-ballun C5 tħin (default C7) |
|||||
|
Irrepeti l-eżattezza tal-pożizzjonament (mm) |
±0.02/±0.01 |
|||||
|
Invita Ċomb (mm) |
10 |
10 |
10 |
|||
|
Veloċità massima (mm/sek) |
111(3:1) |
250(1:1) |
250(1:1) |
|||
|
Spinta nominali (N) |
22900(3:1) |
15293(1:1) |
18688(1:1) |
|||
|
Puplesija effettiva (mm) |
10-1600 |
|||||
|
Sensor |
Swiċċ manjetiku elettroniku * 2 |
|||||

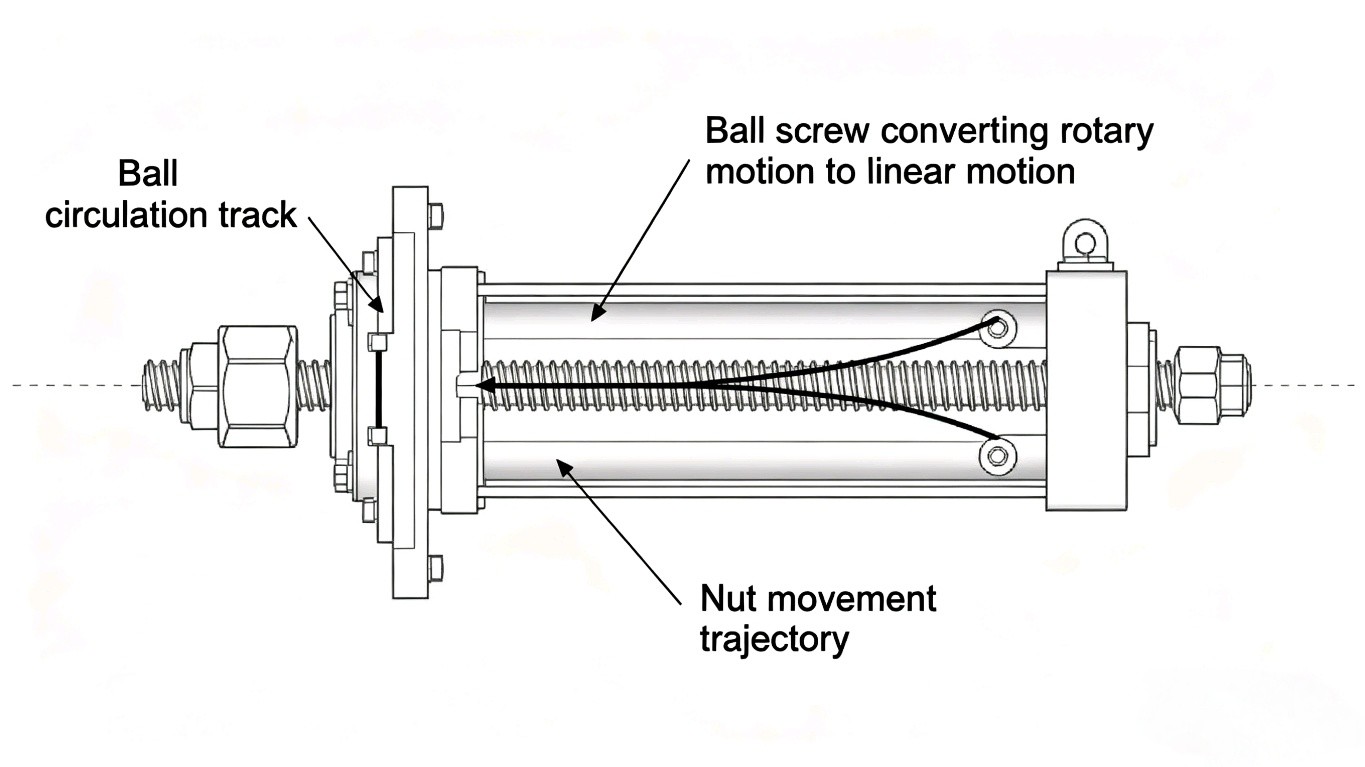

Il-prinċipju ta 'ħidma ta' ċilindru elettriku huwa li tuża l-elettriku bħala sors ta 'enerġija diretta, u diversi tipi ta' muturi (bħal servo muturi AC, servo motors stepper, servo muturi DC) jintużaw biex issuq forom differenti ta 'viti taċ-ċomb (jew ġewż) biex iduru, u l-moviment spirali bejn il-komponenti jinbidel f'moviment lineari tal-ġewż (jew kamin taċ-ċomb), li mbagħad imexxi l-moviment reċiproku jew lineari. Ċilindri elettriċi tradizzjonali ġeneralment jużaw mutur elettriku biex isuqu l-kamin biex iduru, u jikkonvertu l-moviment spirali bejn il-komponenti fil-moviment lineari tal-ġewż. F'dawn l-aħħar snin, iċ-ċilindru elettriku emerġenti ta '"trasformazzjoni inversa tal-ġewż" (bħaċ-ċilindru elettriku integrali tal-kamin tar-romblu planetarju) jadotta l-metodu ta' sewqan oppost, li jmexxi l-ġewż biex idur u jikkonvertih f'moviment lineari tal-kamin permezz tal-moviment spirali bejn il-komponenti.
Iċ-ċilindru tal-attwatur lineari elettriku li jdur LDE80 juża mutur servo DC biex jikkonverti l-moviment rotazzjonali tal-kamin taċ-ċomb f'moviment lineari, u b'hekk jikseb thrust stabbli u pożizzjonament preċiż.
